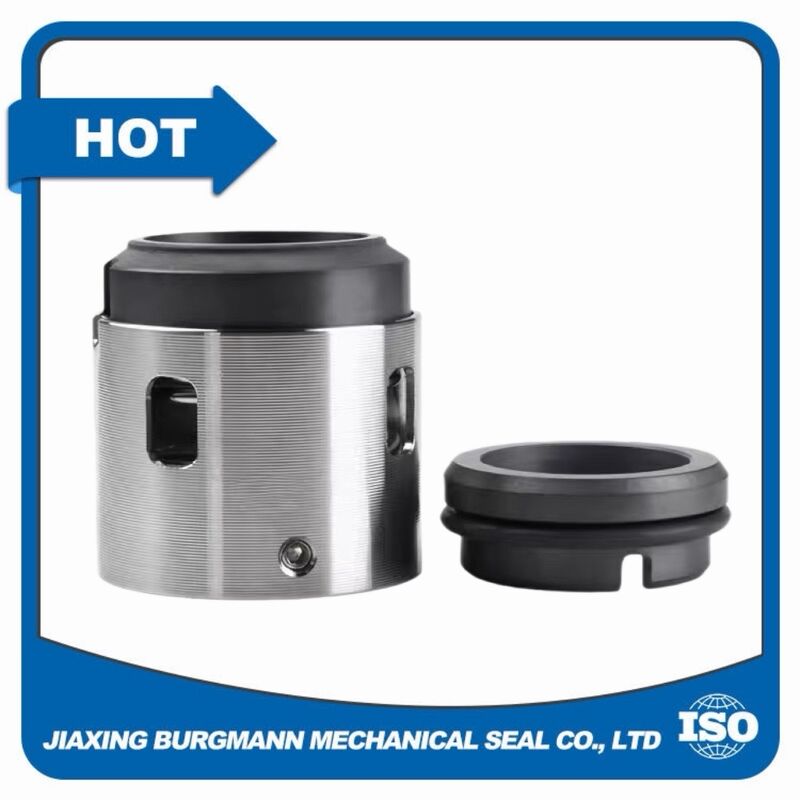

Hochdruck-Gleitringdichtung mit Mehrfachfeder H76

Hochdruck-Gleitringdichtung mit Mehrfachfeder H76

Die H76 ist eine Hochdruck-Gleitringdichtung mit Mehrfachfeder entwickelt für Pumpen, die unter hohem Druck eine dichte, stabile Abdichtung aufrechterhalten müssen. Wo eine einzelne große Federdichtung dazu neigt, den gleichmäßigen Flächendruck bei steigendem Druck zu verlieren, hält die Hochdruck-Gleitringdichtung mit Mehrfachfeder die Flächen gleichmäßig belastet und kühl. Mehrere umlaufende Federn verteilen die Last über die Dichtfläche und gleichen Zentrifugaleffekte bei hoher Drehzahl aus, sodass die Hochdruck-Gleitringdichtung mit Mehrfachfeder auch bei Druckspitzen, häufigen Start-Stopp-Zyklen und großen axialen Rundläufen zuverlässig bleibt.

Jede H76 Hochdruck-Gleitringdichtung mit Mehrfachfeder ist vor dem Versand ausgewuchtet und auf 4,0 MPa druckgeprüft, sodass sie als leckagefreie Gleitringdichtung für Hochdruckpumpen ankommt. Die ausgewuchtete Konstruktion hält die Flächenbelastung niedrig und die Reibungswärme gering, was eine lange Lebensdauer der Dichtung in Chemie-, Raffinerie- und Düngemittelanlagen ermöglicht. Als direkter Ersatz für die EagleBurgmann H76 behält diese Hochdruck-Gleitringdichtung mit Mehrfachfeder die ursprünglichen Hohlraumabmessungen bei und erfordert keine Pumpenmodifikation, was Ausfallzeiten reduziert und die Wartungsplanung vereinfacht.

Technische Spezifikationen

Anwendungen

• Hochdruck-Standardpumpen und Prozesspumpen für die chemische Industrie
• Zentrifugalpumpen für Raffinerien und petrochemische Anlagen
• Pumpen für Düngemittel- und Ammoniakanlagen
• Hochdruckmischer, -rührer und -kompressoren
• Hochgeschwindigkeits-Rotationsgeräte

Hauptvorteile

• Hohe Druckbeständigkeit bis zu 4,0 MPa durch eine ausgewuchtete Mehrfachfederkonstruktion
• Mehrere Federn verteilen die Flächenlast gleichmäßig und widerstehen Zentrifugaleffekten bei hoher Geschwindigkeit
• Ausgewuchtetes Design reduziert Flächendruck und Wärme für längere Dichtungslebensdauer
• Direkter Ersatz für EagleBurgmann H76 ohne Änderung des Pumpenhohlraums
• 100% druckgeprüft vor dem Versand für eine leckagefreie Hochdruck-Gleitringdichtung

Häufig gestellte Fragen

F1: Welchem Druck kann diese Hochdruck-Gleitringdichtung mit Mehrfachfeder standhalten?
A: Die H76 Hochdruck-Gleitringdichtung mit Mehrfachfeder ist bis zu 4,0 MPa ausgelegt und eignet sich daher für Hochdruckpumpen in der chemischen Industrie, in Raffinerien und in Düngemittelwerken, wo eine einzelne große Federdichtung die Flächen nicht geschlossen halten kann.

F2: Warum eine Mehrfachfederkonstruktion für Hochdruckanwendungen wählen?
A: Bei einer Hochdruck-Gleitringdichtung mit Mehrfachfeder teilen sich mehrere kleine Federn die Flächenlast anstelle einer großen Feder. Dies hält die Dichtfläche bei hohem Druck und hoher Geschwindigkeit gleichmäßig belastet und stabil.

F3: Ist die H76 eine ausgewuchtete Gleitringdichtung?
A: Ja. Die H76 ist eine ausgewuchtete Hochdruck-Gleitringdichtung mit Mehrfachfeder, sodass die Flächenbelastung auch bei 4,0 MPa niedrig bleibt, was die Reibungswärme reduziert und die Lebensdauer verlängert.

F4: Kann die H76 meine vorhandene EagleBurgmann H76 ersetzen?
A: Ja. Ihre Abmessungen entsprechen ISO 3069 und DIN 24960, sodass diese Hochdruck-Gleitringdichtung mit Mehrfachfeder ohne Änderung des Pumpenhohlraums eingebaut werden kann.
