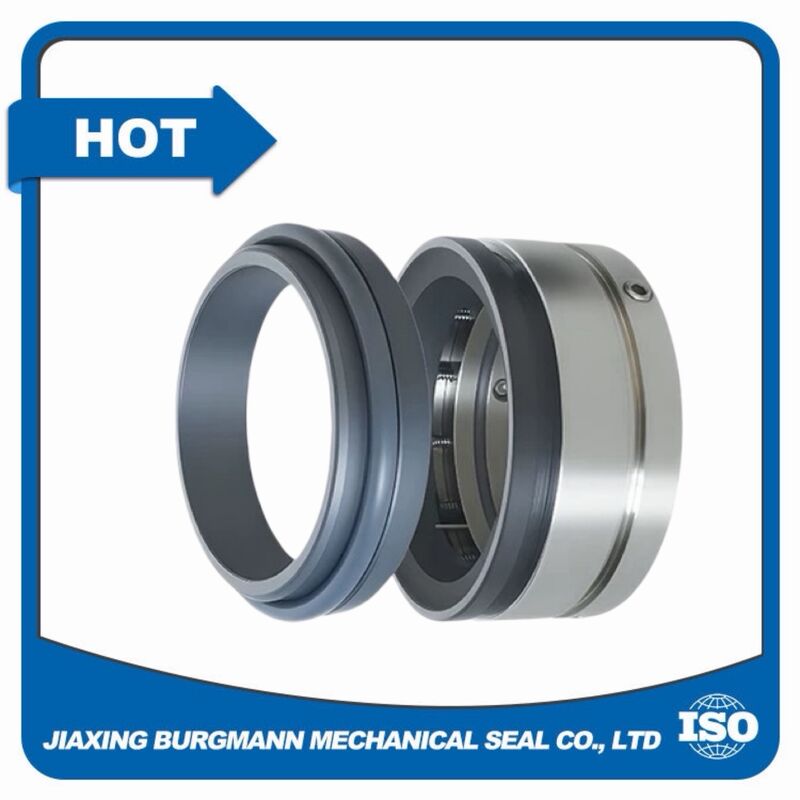

108 Einseitige Unterwasserpumpendichtung
Die 108 Single Face Submersible Pump Seal ist eine bewährte Dichtungslösung, die in Unterwasserpumpen für sauberes Wasser, Abwasser und alkalisches Wasser weit verbreitet ist.Es kombiniert eine einseitige mechanische Dichtung mit einer Öldichtung, die eine doppelte Schutzbarriere bilden, die auch unter Wasserbedingungen Wasser aus der Motorkammer hält.
Die Mehrfedern dieser Tauchpumpendichtung kommen nicht mit dem Medium in Berührung, wodurch eine Verstopfung durch Sand und Trümmer verhindert wird.und die doppelt ausgeglichene Struktur auf der mittleren Seite hält eine stabile Gesichtsbelastung während des Betriebs aufrechtMit einer kurzen Innenlänge passt die 108 Unterwasserpumpendichtung zu kompakten Unterwasserpumpenkonstruktionen und ist einfach zu installieren und zu warten.
Diese Tauchpumpendichtung arbeitet mit Schachtdurchmessern von 10 mm bis 55 mm, Druck bis 0,8 MPa und Medientemperaturen von -20°C bis 150°C.Unter niedrigem Druck wird zirkulierendes Wasser zwischen Primärdichtung und Öldichtung eingeführt., wodurch die Schmierung der ersten Dichtungsfläche verbessert und Reibungswärme und Leckagen abgeführt werden.
Die Dreh- und Festringe sind in Kohlenstoff, Siliziumkarbid, Wolframkarbid und Keramik erhältlich, mit O-Ringen in EPDM, NBR, AFLAS,Kalrez oder PTFE sowie Federn und Metallteile in SUS304 oder SUS316Ausgezeichnete verschleißbeständige Reibungspaare verleihen der 108er Einseitigen Unterwasserpumpendichtung eine lange Lebensdauer bei kontinuierlichem Unterwasserbetrieb.
Technische Parameter
| Parameter |
Wert |
| Modell |
108 |
| Durchmesser der Welle |
10 ~ 55 mm |
| Arbeitsdruck |
0 ~ 0,8 MPa |
| Temperatur der Medien |
-20 °C ~ 150 °C |
| Schiebegeschwindigkeit |
≤ 10 m/s |
| Typ der Dichtung |
Einseitig + Öldichtung des Rahmens |
| Drehrichtung |
unabhängig von der Drehrichtung |
| Frühlingsdesign |
Mehrfachfedern, ohne Kontakt mit Medium |
| Rotationsring / stationärer Ring |
Kohlenstoff / SiC / Wolframkarbid / Keramik |
| O-Ring |
EPDM / NBR / AFLAS / Kalrez / PTFE |
| Feder und Metallteile |
SUS304 / SUS316 |
Anwendungen
- Unterwasserpumpen und Tiefenbohrpumpen
- Unterwasserpumpen und Abwasserpumpen
- Wasser- und Alkalizirkulationspumpen
- Unterwasserpumpen für landwirtschaftliche Bewässerung
- Industrielle saubere Wasser- und Abwassersysteme
Wichtige Vorteile
- Einfache Fläche und Öldichtung bieten einen doppelten Schutz unter Wasser
- Mehrfachfedern kommen nicht mit dem Medium in Berührung und verhindern eine Verstopfung durch Sand und Trümmer
- Doppelbalancierte Struktur auf der mittleren Seite für eine stabile Dichtung
- Niederdruck-Kirkulationswasser verbessert die Schmierung und entfernt Reibungswärme
- Kurze Innenlänge passt zu kompakten Unterwasserpumpen
- Einfache Montage und Wartung, hervorragende Verschleißbeständigkeit
Produktfragen und Antworten
F1: Warum benötigt eine Tauchpumpendichtung eine Rahmenöldichtung?
A1: Bei Unterwasserbetrieb muss die Dichtung das Eintritt von Wasser in die Motorkammer verhindern, nicht nur das Leck entlang der Welle stoppen.Die Rahmenöldichtung arbeitet zusammen mit der einseitigen mechanischen Dichtung in diesem 108 Tauchpumpendichtung, die als Sekundärbarriere dient und den Motor schützt, auch wenn sich die primäre Dichtungsfläche im Laufe der Zeit verschleiert.Dieser doppelte Schutz ist der Grund, warum das Modell 108 die bevorzugte Tauchpumpendichtung für Abwasser- und Abwasserpumpen ist.
F2: Kann diese Tauchpumpendichtung Sand und schmutziges Wasser behandeln?
A2: Ja. Die mehrfach fließenden Federn der unterseeischen Pumpendichtung 108 berühren das Medium nicht, sodass Sand und feste Partikel die Federbewegung nicht blockieren können.mit einer Breite von mehr als 20 mm,, tolerieren abrasive Medien, und das unter Druck zirkulierende Wasser zwischen Primärdichtung und Öldichtung spült die Flächen und trägt abrasive Partikel und Reibungswärme weg.
F3: Was sind die Betriebsgrenzen der 108 Unterwasserpumpendichtung?
A3: Die 108 Unterwasserpumpendichtung umfasst Wellen Durchmesser von 10 mm bis 55 mm, Betriebsdruck von 0 bis 0,8 MPa, Medientemperatur von -20 °C bis 150 °C und Gleitgeschwindigkeit von bis zu 10 m/s.Die Dichtung ist unabhängig von der Drehrichtung, die die Installation in sowohl im Uhrzeigersinn als auch gegen den Uhrzeigersinn rotierenden Tauchpumpen vereinfacht.
F4: Unterstützen Sie die OEM-Produktion der 108 Unterwasserpumpendichtung?
A4: Ja. Als Dichtungsfabrik mit mehr als 30 Jahren Erfahrung unterstützen wir die OEM- und ODM-Produktion der 108 Tauchpumpendichtung, einschließlich kundenspezifischer Schachtgrößen, spezieller Reibungspaarmaterialien,Elastomere der FDA-Klasse und Verpackungen mit EigenmarkeVor der Massenproduktion sind Proben erhältlich und bei Großbestellungen wird ein Zeichnungsvorschlag kostenlos zur Verfügung gestellt.
