Pumpendichtung der Serie H76

Einzelheiten zum Produkt

Herkunftsort: Zhejiang, China

Markenname: JG

Zertifizierung: FDA certificate

Modellnummer: GNZ

Zahlungs- und Versandbedingungen

Min Bestellmenge: 1Stk

Preis: USD

Verpackung Informationen: Weiße Box

Lieferzeit: 3 ~ 10 Tage

Zahlungsbedingungen: T/T, Western Union, MoneyGram

Versorgungsmaterial-Fähigkeit: 1000 Stück

Beste Preis erhalten

Kontaktieren Sie uns jetzt

Spezifikationen

Beschreibung

Spezifikationen

Hervorheben:
                                                                                                                                                                                                                                                                                                                                                                                                      H76 Serie Gleitringdichtung, Industriepumpendichtung H76, H76 Serie Dichtungsersatz


Produktname:	Pumpendichtung der Serie H76	Größe:	14 mm – 100 mm (0,55″ – 4,00″)
Anwendung:	Pumpendichtung	Metallteile:	SS304, SS316, SS316L, Hastelloy C
Temperatur:	–50 °C bis +220 °C	Druck:	≤ 4,0 MPa (580 psi / 40 bar)

Produktname:	Pumpendichtung der Serie H76
Größe:	14 mm – 100 mm (0,55″ – 4,00″)
Anwendung:	Pumpendichtung
Metallteile:	SS304, SS316, SS316L, Hastelloy C
Temperatur:	–50 °C bis +220 °C
Druck:	≤ 4,0 MPa (580 psi / 40 bar)

Beschreibung

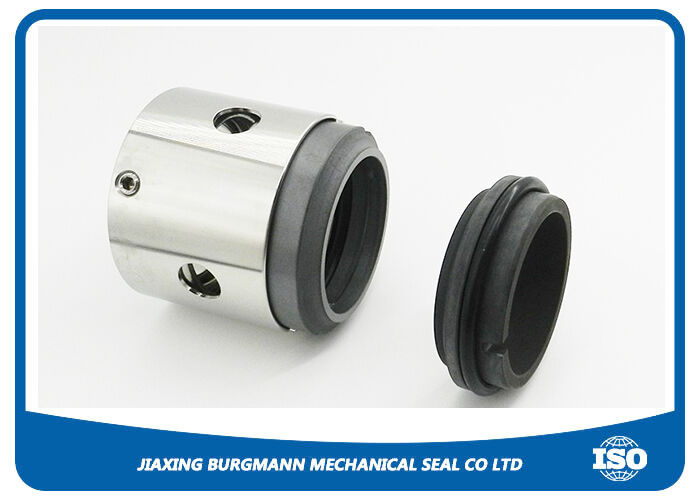

Pumpendichtung der Serie H76

Versiegelung der Pumpen der Baureihe H76

Die mechanische Dichtung der H76-Serie ist ein ausgewogenes, mehrfederiges Dichtungssystem, das speziell für Hochdruck-, Hochgeschwindigkeits- und stark ätzende Medien entwickelt wurde.Als Kerndichtungslösung für Industriepumpen, die H76-Serie wird in Zentrifugen, Mischern und Kompressoren in der Raffinerie, Chemie und Düngemittelindustrie weit verbreitet.Die mehrflächige Ausstattung sorgt für eine gleichmäßige Verteilung der Fassenauflastung, die eine außergewöhnliche Dichtheit auch unter komplexen Betriebsbedingungen mit erheblichem axialen Auslauf bietet.

Wesentliche Designmerkmale

Mehrfederkonstruktion:Mehrere unabhängige kleine, umkreisweise angeordnete Federn sorgen für eine gleichmäßige Lastverteilung im Vergleich zu Ein-Feder-Konstruktionen.Wirksam gegen Zentrifugalwirkungen bei hohen Drehzahlen.
Ausgeglichene Struktur:Durch die ausgewogene Konstruktion kann die Dichtung bei erhöhten Drücken (bis zu 4,0 MPa) betrieben werden und gleichzeitig die Reibungswärmeerzeugung an den Dichtungsflächen reduziert und die Lebensdauer erheblich verlängert werden.
Flexible Gesichtsmaterialien:Es gibt verschiedene Konfigurationen, die sich nach den Merkmalen der Medien ergeben:
- Kohlenstoff gegen Siliziumkarbid:Geeignet für allgemeine saubere Medien.
- SiC gegen SiC / TC gegen TC:Für schwere Betriebsleistungen mit Feststoffen oder Schleifmitteln.
Versatile Sekundärdichtungen:Zu den Optionen gehören Viton (FKM), PTFE oder Chemraz® (FFKM) Hochleistungs-Perfluorelastomere, die eine chemische Stabilität in aggressiven Lösungsmitteln und hochtemperaturen Umgebungen gewährleisten.

Normenkonformität und Qualitätssicherung

Normenkonformität:Abmessungen und Leistung entsprechen vollständig den Spezifikationen ISO 3069, DIN 24960 und API 682.
Integritätstests:Jede H76-Dichtung wird vor dem Versand einer 100%igen statischen Druckprüfung und einer dynamischen Simulationsprüfung unterzogen, um eine Leckagefreiheit zu gewährleisten.
Auswechselbarkeit:Diese Serie dient als qualitativ hochwertige Drop-in-Alternative zu EagleBurgmann H76 und gleichwertigen Produkten anderer großer Marken, ohne dass die ursprünglichen Pumpengrubeabmessungen geändert werden.

Berufliche Vorteile

Unübertroffene Stabilität:Bei Pumpen mit häufigen Start-Stopp-Zyklen kompensiert die Multi-Feder-Konfiguration schnell Druckschwankungen und verringert so das Risiko von Oberflächenschäden.
Modulärer Wartung:Die modulare Bauweise macht den Austausch von Ersatzteilen extrem einfach und verkürzt die Mean Time to Repair (MTTR) erheblich.
Custom Engineering:Neben den Standard-Spezifikationen bieten wir auch maßgeschneiderte Dichtungsflächenbeschichtungen für spezielle chemische Verfahren an.

Technische Spezifikationen - Mechanische Dichtungen der Baureihe H76

Parameter	Spezifikation
Schachtdurchmesserbereich	14 mm - 100 mm (0,55" - 4,00")
Maximaler Druck	≤ 4,0 MPa (580 psi / 40 bar)
Temperaturbereich	-50 °C bis +220 °C (je nach Sekundärdichtungsmaterial)
Lineare Geschwindigkeit	≤ 20 m/s (4.000 Dreh/min)
Drehflächenmaterialien	Silikonkarbid (SSiC/RBSiC), Wolframkarbid, Kohlenstoff
Materialien für stationäre Sitze	Siliziumkarbid, Wolframkarbid, Aluminiumseramik
Sekundäre Siegel	Viton (FKM), EPDM, PTFE, FFKM (Chemraz®/Kalrez®)
Teile aus Metall	Einheitliche Prüfungen für die Verwendung von Schutzmitteln
Art der Bilanz	Ausgeglichene Gestaltung
Federart	Mehrfache unabhängige Federn (Umfang)
Drehrichtung	unabhängig von der Drehrichtung
Ausgleichbarkeit	Ausgezeichnete Aksial- und Radialkompensationsfähigkeit
Internationale Normen	Einheitliche Prüfverfahren für die Bestimmung der Größe der Schutzgüter
Flush-Pläne	API-Plan 11, 21, 32, 52, 53A/B/C

Technische Anmerkungen für den Maschinenbau

Druckbehandlung:Dank seiner ausgewogenen Konstruktion bleibt der PV-Wert (Druck * Geschwindigkeit) an den Dichtungsflächen der H76-Serie auch bei Hochdruckschwankungen innerhalb eines sicheren Bereichs,Wirksam verhindert Flüssigkeitsfilm-Blitzverdampfung.
Federschutz:Bei der Handhabung von Medien, die Suspensionen oder Kristallisierungstendenzen enthalten, sind die Quellen nicht direkt mit dem gepumptem Medium in Berührung.Dies verringert das Risiko einer Verstopfung oder eines Ausfalls der Feder erheblich.
Oberflächenbearbeitung:Die Flachheit der Dichtungsfläche wird streng auf zwei Heliumlichtbänder begrenzt und mit einer Oberflächenrauheit von Ra ≤ 0,1 μm kontrolliert, wodurch eine außergewöhnlich hohe Anfangsdichtungsleistung gewährleistet wird.

Technische Fragen: Mechanische Dichtungen der Baureihe H76

F1: Warum wird die H76-Serie als "ausgeglichene" Dichtung eingestuft, und was bedeutet dies für den Hochdruckdienst?

A: Die H76 verfügt über eine ausgewogene hydraulische Konstruktion, deren Grundsatz darin besteht, die auf die Dichtungsflächen wirkende Nettohydraulische Kraft zu verringern, so daß sie nur einem Teil des Flüssigkeitsdrucks ausgesetzt sind.Bedeutung:Dies reduziert die Reibungswärme und den Verschleiß der Dichtungsflächen erheblich.der Flüssigkeitsfilm zwischen den Flächen bleibt stabil und reißt nicht durch übermäßigen Druck, wodurch die Lebensdauer unter hohem Druck verlängert wird.

F2: Welche Vorteile bietet die Mehrfederkonstruktion des H76 gegenüber einer großen Einfederkonstruktion?

A: Das Multi-Feder-Design sorgt für eine überlegene Lastbilanz.

Druckverteilung:Mehrere kleine Federn, die gleichmäßig um den Umfang angeordnet sind, sorgen dafür, dass die Schließkraft zwischen der drehenden und der stationären Fläche über 360° gleichmäßig ist, wodurch ein Verschleiß durch Winkelfehlstellung vermieden wird.
Hochgeschwindigkeitsstabilität:Bei hohen Drehgeschwindigkeiten (≤ 20 m/s) sind kleine Federn viel weniger von der Zentrifugalkraft betroffen als eine einzelne große Feder.eine schnellere dynamische Reaktion und eine Echtzeitkompensation für geringfügige Schachtausläufe.

F3: Unterstützt die H76-Serie API 682 Spülpläne?

A: Ja, die H76-Serie ist voll API-konform und wird typischerweise mit Spülplänen zur Optimierung der Betriebsumgebung verwendet:

Plan 11 (Rückführung der Einleitungen):Bei sauberen Medien verwendet die Pumpe Entladedruck, um die Dichtungsflächen zu spülen und Wärme zu entfernen.
Plan 32 (Außenspülung):Für Medien, die Feststoffe oder ätzende Bestandteile enthalten, wird eine saubere äußere Flüssigkeit zum Schutz der Dichtung eingeführt.
Plan 52/53 (Schrankenflüssigkeitssysteme):Für gefährliche Medien sorgt eine Doppeldichtung (Tandem- oder Doppeldichtung) dafür, dass keine gefährliche Flüssigkeit entweicht.

F4: Wie sollten Sekundärdichtungen für die H76-Dichtung beim Umgang mit hochkorrosiven chemischen Medien konfiguriert werden?

A: Sekundäre Dichtungen sind für die chemische Kompatibilität von entscheidender Bedeutung.

Allgemeine Dienstleistungen / leichte Kohlenwasserstoffe:Viton (FKM).
Starke Säuren / starke Alkalien:PTFE oder O-Ringe in Kapseln
Extreme chemische Umgebungen / hohe Temperaturen:Chemraz® oder Kalrez® (FFKM), die eine überlegene chemische Widerstandsfähigkeit bieten.

F5: Was sind die wichtigsten Vorsichtsmaßnahmen für die H76-Dichtung?

Komprimierung der Anlage:Die Arbeitslänge muss genau nach der technischen Zeichnung festgelegt werden: Unterdruck verursacht Leckagen; Überdruck führt zu übermäßigem Verschleiß und zu vorzeitigen Ausfällen.
Gesichtsreinigung:Die Dichtungsflächen (Karbid oder Kohlenstoff) sind extrem präzise.
Schachtgenauigkeit:Die Radiallänge der Welle muss weniger als 0,05 mm betragen und die Wellenoberfläche frei von Schürfen sein, um eine Beschädigung des O-Rings während der Montage zu vermeiden.

F6: Welche internationalen Markenmodelle kann die H76-Serie ersetzen?

A: Der H76 stellt ein standardisiertes Industriedesign dar und dient als direkte DropinAlternative für:

- Ich bin nicht derjenige.H76-Serie (vollständig austauschbar).
- Was ist los?Kompatibel mit bestimmten ausgewogenen Mehrfederserien (z. B. Varianten des Typs 8).
Flowserve:Entsprechende Standarddimensionen von mehrfach ausgeglichenen Federn.
