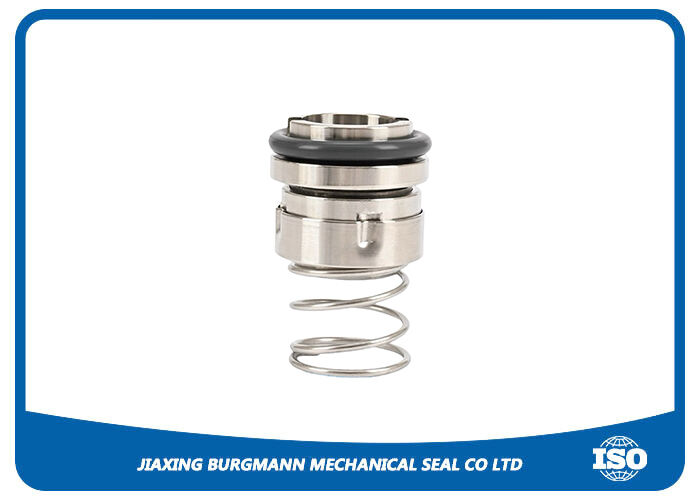

GB103 Mechanische Dichtung mit Wasserpumpe
Die GB103-Wasserpumpen-Mechanische Dichtung bietet eine zuverlässige, undichte Barriere zwischen rotierenden Pumpenwellen und stationären Gehäusen bei Zentrifugalpumpenanwendungen.
Wesentliche Merkmale
- Einseitige mechanische Dichtung für Abwasserpumpen
- Abhängig von der Drehrichtung
- Ungleichgewichte Gestaltung
- Einfachfederkonfiguration
- Mechanische Dichtung ohne Patronen
- Kompatibel mit Wasser, Öl und moderat ätzenden Stoffen
Betriebsgrenzen
| Durchmesser der Welle |
Druck |
Temperatur |
Schiebegeschwindigkeit |
| 16 bis 120 mm |
bis zu 1 MPa |
-25°C bis 220°C |
20 m/s |
Materialspezifikationen
| Komponente |
Materialien |
| Rotationsring |
Kohlenstoff, Siliziumkarbid (SiC), Wolframkarbid (TC), Keramik |
| O-Ring |
EPDM, NBR, AFLAS, Kalrez, PTFE |
| Feder und Metallteile |
SUS304, SUS316, Titan, 904L |
| Feststehender Ring |
Kohlenstoff, Siliziumkarbid (SiC), Wolframkarbid (TC), Keramik |
Leistungsvorteile
- Betrieb in extremen Temperaturbereichen
- Keine dynamisch geladenen O-Ringe
- Ausgezeichnete Selbstreinigung
- geeignet für niedrige sterile Anwendungen
Anwendungen
Konzipiert für den Umgang mit starken ätzenden Flüssigkeiten, einschließlich Schwefelsäure, Stickstoffsäure, Phosphorsäure und Salzsäure.
Versand- und Zahlungsinformationen
Ladehafen:Shanghai
Versandmethoden:DHL, UPS, FEDEX, TNT usw.
Zahlungsbedingungen:T/T, Western Union, MoneyGram
Zolldienstleistungen
- OEM/ODM-Bestellungen verfügbar
- Maßgeschneiderte mechanische Dichtungen nach Ihren Zeichnungen oder Anforderungen
- Auftrage in kleinen Mengen angenommen
- Ausgezeichnete Qualität bei wettbewerbsfähigen Preisen
Grundlagen für Produkte und Anwendungen
Was ist die Hauptfunktion des GB103-Wasserpumpenmechanischen Siegels?
Die GB103 mechanische Dichtung für Wasserpumpen schafft eine zuverlässige, undichte Barriere zwischen der rotierenden Pumpenwelle und dem stationären Gehäuse.mit einer Breite von mehr als 10 mm,.
Für welche spezifischen Pumpenarten ist das GB103 Wasserpumpen-Mechanische Siegel ausgelegt?
Die GB103 ist eine standardisierte mechanische Verdichtung für Patronen, die üblicherweise für verschiedene Endsaugzentrifugale Pumpen, einschließlich allgemeiner Wasserpumpen, Kühlwasserpumpen,mit einer Leistung von mehr als 50 Watt.
Installation und Behandlung
Welche kritischen Pumpentoleranzen sind für eine erfolgreiche Installation des GB103-Wasserpumpenmechanischen Siegels erforderlich?
Für einen zuverlässigen Betrieb muss die Pumpe strengen mechanischen Bedingungen genügen: Achsaxialverlauf ≤ 0,10 mm, Radiallauf von ≤ 0,04 mm und Quadratigkeit der Dichtungskammer ≤ 0,04 mm.
Welches ist das korrekte Verfahren für die Installation des GB103-Wasserpumpenmechanischen Siegels?
Die wichtigsten Schritte sind die Reinigung aller Komponenten, das Schmieren der O-Ringe mit der zu pumpelnden Flüssigkeit,Schieben der Patrone auf die Welle, ohne die Dichtungsflächen zu schlagenWichtig ist, dass die Pumpe vor dem Start mit Flüssigkeit gefüllt wird, um sofortige Schäden beim Trockenlauf zu vermeiden.
Materialauswahl und Anpassung
Wie wähle ich die geeigneten Dichtungsflächenmaterialien für meine spezifischen Betriebsbedingungen aus, wenn ich die GB103 Wasserpumpen-Mechanische Dichtung benutze?
Die Auswahl der Dichtungsflächenmaterialien ist entscheidend für die Lebensdauer und Zuverlässigkeit der Dichtung.Für allgemeine Hinweise siehe folgende Tabelle.
| Betriebsbedingungen |
Empfohlene Gesichtspaarung |
Wesentliche Vorteile |
| Sauberes Wasser, neutrale Lösungen, Öl mit geringer Viskosität (Allgemeine Dienstleistung) |
Siliziumkarbid (SiC) / Kohlenstoffgrafit oder Wolframkarbid (WC) / Kohlenstoffgrafit |
Kosteneffiziente, gute Selbstschmiereigenschaften, geeignet für die meisten Anwendungen |
| Flüssigkeiten mit feinen Partikeln, Schleifschlamm (Schleifdienst) |
Silikonkarbid (SiC) / Silikonkarbid (SiC) |
Ausgezeichnete Abriebs- und Partikelverschleißbeständigkeit, was zu einer längeren Lebensdauer führt |
| Hochtemperatur, hochkorrosive Chemikalien (Chemical / Warmwasser) |
Reaktionsgebundenes Siliziumkarbid (RB SiC) / gefülltes PTFE oder Speziallegierungen |
Überlegene Beständigkeit gegen chemische Angriffe und hohe Temperaturen |
Wie wähle ich das richtige O-Ring-Material für die GB103 Wasserpumpen-Mechanische Dichtung?
Das O-Ring-Material muss sowohl mit der gepumpten Flüssigkeit als auch mit der Betriebstemperatur kompatibel sein.
mit einer Breite von mehr als 20 mm,Geeignet für Erdölöle und Wasser bei moderaten Temperaturen.
mit einer Breite von mehr als 20 mm,Ideal für heißes Wasser, Dampf und schwache Säuren/Basen, mit guter Wetterbeständigkeit.
Fluorelastomer (FKM/Viton):Eine vielseitige Wahl für eine Vielzahl von Chemikalien, Ölen und hohen Temperaturen.
Perfluorelastomer (FFKM/Kalrez):Für extreme chemische Umgebungen und sehr hohe Temperaturen verwendet.
