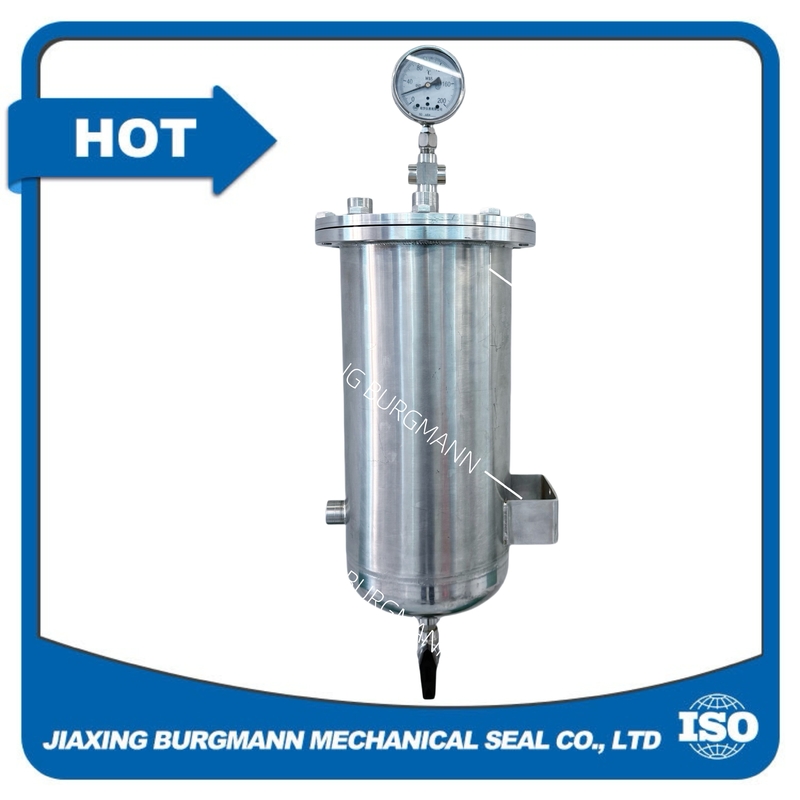

304/316 API-Plan 53 Mechanische Dichtungshilfssysteme für Industrie

PI-Plan 53 mechanische Dichtungshilfssystemeist für mechanische Dichtungen mit doppeltem Druck ausgelegt, die eine saubere, gekühlte Barriereflüssigkeit bei einem höheren Druck als die der Pumpendichtungskammer liefern, um eine Emission von Prozessflüssigkeiten zu gewährleisten.Sie umfaßt hauptsächlich die folgenden drei Untertypen::

- API-Plan 53A: Es verwendet ein externes Gas-Druck-Isolierreservoir, um saubere Isolierflüssigkeit in die Versiegelungskammer zu liefern.und der Druck der Isolierflüssigkeit wird durch einen externen Gasregulierungsgerät gesteuertDer Druck der äußeren Dichtungskammer sollte 0,14 - 0,17 MPa höher sein als der des versiegelten Mediums. Es verfügt über ein einfaches externes Rohrleitungssystem und wird weit verbreitet verwendet.Aber das Druckgas wirkt direkt auf die Isolierflüssigkeit., was dazu führen kann, dass sich Gas in der Flüssigkeit auflöst und den Betrieb der Dichtung beeinträchtigt.

- API-Plan 53B: Es drückt das Verschlussflüssigkeitszirkulationssystem durch eine Blasen-Typ-Druck-Erhöhungsvorrichtung und zirkuliert es dann durch eine Pumpe.Wärme wird durch Luftkühlung oder Wasserkühlung entferntDer Druck der Blase wird durch eine inner aufgeblasene Blase erhöht, die das Problem der Gas-Isolierflüssigkeitslösung in Plan 53A löst.und kann bis zu einem gewissen Grad kompensieren, wenn die Isolierung Flüssigkeit Lecks.

- API-Plan 53C: Die Isolierflüssigkeit wird indirekt durch das Medium durch einen Drucksteigertank unter Druck gesetzt, der unter Arbeitsbedingungen verwendet wird, in denen der Druck des Mediums stark schwankt.Der Drucksteigertank ist ein Kolben-AkkumulatorDas integrierte Spülsystem verwendet den Pumpring an der Dichtung, um die Isolierflüssigkeit automatisch unter Druck zu bringen.Das Split - Design Spülsystem kühlt die Isolierflüssigkeit in einem Kühlschrank ab und zirkuliert sie dann in die Dichtkammer zur Kühlung und Spülung., und realisiert die automatische Druckbelastung der Isolierflüssigkeit durch ein mit dem oberen Teil des Druckkolbens verbundenes Zweigrohr.
